O ultrassom em soldagem é um dos métodos mais eficientes de ensaio não destrutivo para identificar falhas internas, garantir a integridade estrutural e assegurar a conformidade com normas técnicas.
Desde os primeiros estágios de fabricação até a manutenção de ativos industriais, esse método se torna indispensável quando segurança, confiabilidade e desempenho estrutural estão em jogo.
Antes de tudo, é importante esclarecer: o ultrassom em soldagem é essencial sempre que defeitos internos invisíveis a olho nu podem comprometer a segurança, a vida útil ou a conformidade de uma estrutura soldada.
Portanto, setores como óleo e gás, siderurgia, papel e celulose, mineração e energia dependem diretamente desse tipo de inspeção.
É importante destacar que a maioria das falhas críticas em soldas ocorrem internamente. Dessa forma, métodos superficiais, isoladamente, não são suficientes.
Continue a leitura e fique por dentro deste método e quando aplicá-lo.
O que é ultrassom em soldagem e como ele funciona?

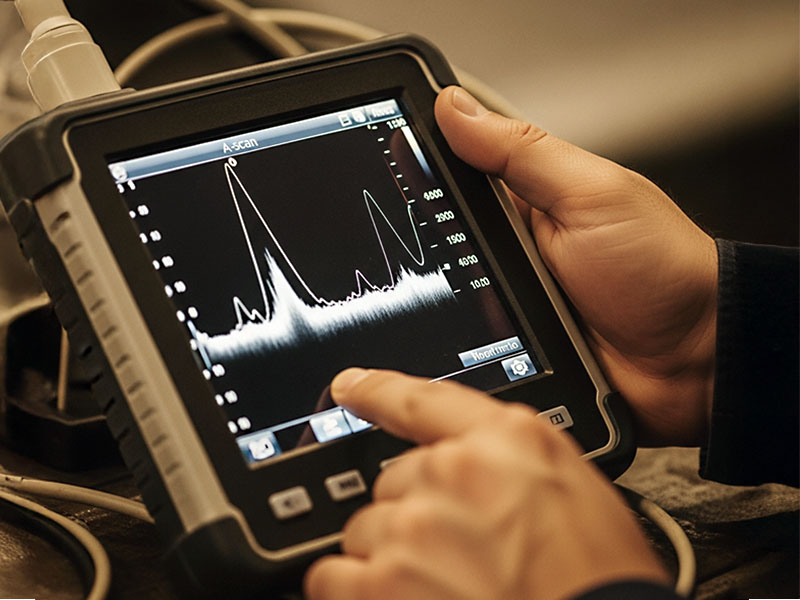

O ultrassom em soldagem é um ensaio não destrutivo (END) que utiliza ondas sonoras de alta frequência para detectar descontinuidades internas em juntas soldadas.
Essas ondas percorrem o material e, quando encontram falhas, retornam ao transdutor, gerando sinais que são interpretados pelo inspetor.
Certamente, o grande diferencial desse método está na capacidade de avaliar o interior da solda sem danificar a peça, o que o torna extremamente eficiente e econômico a longo prazo.
Como funciona o ensaio ultrassônico na prática?
De forma resumida e objetiva:

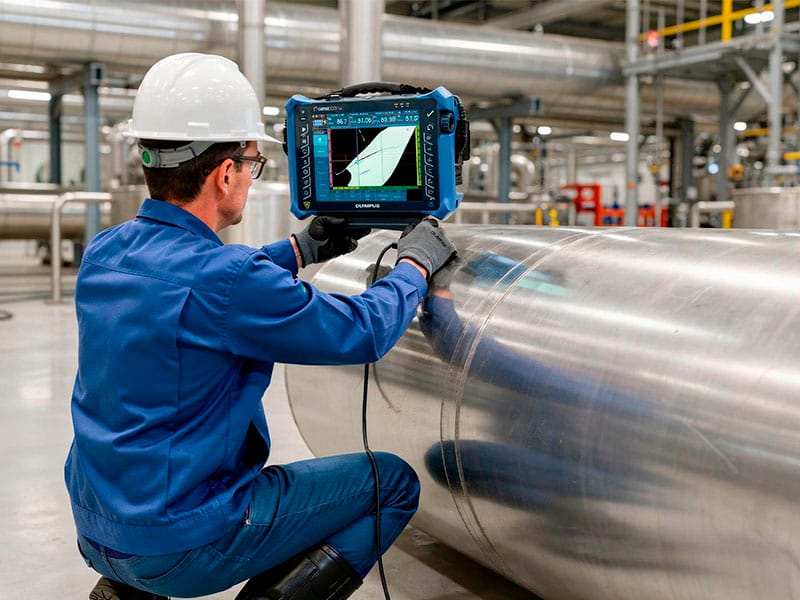

- O inspetor posiciona o transdutor sobre a superfície da solda
- As ondas ultrassônicas atravessam o material
- Quando encontram uma descontinuidade, refletem
- O equipamento interpreta o tempo e a intensidade do eco
- O resultado indica localização, tamanho e tipo do defeito
Assim, o ultrassom em soldagem permite uma análise precisa e confiável, mesmo em estruturas espessas ou complexas.
Quais defeitos o ultrassom em soldagem consegue identificar?
O ultrassom em soldagem é especialmente indicado para detectar defeitos internos, que não podem ser identificados por inspeções visuais ou líquidos penetrantes.
Entre os principais defeitos identificáveis, destacam-se:
- Falta de fusão
- Falta de penetração
- Inclusões de escória
- Trincas internas
- Porosidades volumétricas
- Descontinuidades longitudinais e transversais
Portanto, sempre que a integridade interna da solda for crítica, o ultrassom deve ser realizado.
Quando o ultrassom em soldagem é realmente indispensável?
1. Em estruturas críticas para a segurança
Acima de tudo, o ultrassom em soldagem é obrigatório quando uma falha pode gerar acidentes graves, paradas de planta ou riscos à vida humana. Isso inclui:
- Vasos de pressão
- Caldeiras
- Tubulações industriais
- Estruturas metálicas de grande porte
Nesses casos, normas técnicas exigem a aplicação de ensaios volumétricos, como o ultrassom.
2. Quando normas técnicas exigem inspeção volumétrica
Diversas normas nacionais e internacionais determinam o uso do ultrassom em soldagem, como:
- ASME Section V e IX
- AWS D1.1
- API 1104
- NR-13
- ISO 17640
Portanto, se o projeto estiver submetido a essas normas, o ultrassom deixa de ser opcional e passa a ser obrigatório.
3. Em soldas espessas ou de difícil acesso
Diferentemente da radiografia, o ultrassom em soldagem se adapta melhor a ambientes industriais restritos. Além disso, ele permite inspeções em peças espessas sem necessidade de isolamento de área.
Assim, o método se mostra mais prático, seguro e produtivo em campo.
4. Em manutenções preditivas e inspeções periódicas
O ultrassom também é amplamente utilizado em programas de manutenção preditiva, pois permite monitorar a evolução de defeitos ao longo do tempo.
Dessa forma, a empresa reduz custos com paradas emergenciais e aumenta a confiabilidade operacional.
Quer avaliar a integridade das soldas da sua planta industrial?
Fale com os especialistas da D&A Inspeções
Ultrassom em soldagem x outros métodos de END
Ultrassom x Inspeção Visual
A inspeção visual identifica apenas defeitos superficiais. O ultrassom, por outro lado, avalia o interior da solda. Portanto, ambos são complementares, mas o ultrassom oferece maior confiabilidade estrutural.
Ultrassom x Líquido Penetrante
Enquanto o líquido penetrante detecta trincas superficiais, o ultrassom identifica falhas internas. Assim, o ultrassom é mais completo em aplicações críticas.
Ultrassom x Radiografia
Embora a radiografia também avalie o interior da solda, o ultrassom apresenta vantagens como:
- Maior segurança operacional
- Resultados imediatos
- Menor custo em longo prazo
- Facilidade de aplicação em campo
Por conseguinte, muitas empresas optam pelo ultrassom como método principal.
Vantagens do ultrassom em soldagem para a indústria
Certamente, os benefícios do ultrassom em soldagem vão além da simples detecção de falhas:
- Aumento da vida útil dos ativos
- Redução de riscos operacionais
- Conformidade com normas regulatórias
- Redução de custos com retrabalho
- Maior confiabilidade dos processos produtivos
Qualificação dos profissionais em ultrassom em soldagem
O ensaio ultrassônico exige profissionais altamente qualificados. Normalmente, os inspetores devem possuir certificações como:
- ABENDI
- SNQC
- ASNT NDT Level II ou III
Assim, a interpretação correta dos sinais garante resultados confiáveis e decisões técnicas assertivas.
A D&A Inspeções conta com profissionais certificados e tecnologia de ponta para ensaios ultrassônicos. Solicite um orçamento agora
Boas práticas para garantir resultados confiáveis no ultrassom em soldagem
Para que o ultrassom em soldagem seja eficaz, algumas boas práticas são fundamentais:
- Calibração adequada dos equipamentos
- Procedimentos de inspeção bem definidos
- Avaliação conforme normas técnicas
- Registro e rastreabilidade dos resultados
- Interpretação realizada por profissionais qualificados
Portanto, escolher uma empresa especializada faz toda a diferença.
Ultrassom em Soldagem: segurança, conformidade e desempenho
Em resumo, o ultrassom em soldagem é indispensável sempre que a segurança, a confiabilidade e a conformidade normativa são prioridades.
Ele permite identificar defeitos invisíveis, evitar falhas catastróficas e garantir a integridade estrutural de ativos industriais.
Portanto, investir em inspeção ultrassônica não é custo, mas sim estratégia de gestão de riscos e qualidade.
Conte com a D&A Inspeções para garantir segurança e conformidade em seus processos industriais. Entre em contato
________________________________________________________________________
FAQ – Perguntas Frequentes sobre Ultrassom em Soldagem
1. O ultrassom em soldagem substitui outros métodos de inspeção?
Não. Ele complementa outros métodos, como inspeção visual e líquido penetrante, garantindo uma avaliação completa.
2. O ultrassom em soldagem detecta trincas?
Sim, principalmente trincas internas e descontinuidades volumétricas.
3. O ensaio ultrassônico danifica a peça?
Não. Trata-se de um método não destrutivo, que preserva totalmente o material.
4. Em quais setores o ultrassom em soldagem é mais utilizado?
Óleo e gás, siderurgia, mineração, papel e celulose, energia e indústria pesada.
5. O ultrassom é exigido pela NR-13?
Sim, em diversas situações envolvendo vasos de pressão e caldeiras.
