A detecção de trincas representa uma etapa essencial nos processos de inspeção industrial, principalmente em equipamentos, tubulações, estruturas metálicas e componentes soldados. Além disso, pequenas falhas podem evoluir rapidamente e causar acidentes, prejuízos financeiros e paradas operacionais inesperadas.
Nesse contexto, as indústrias utilizam dois Ensaios Não Destrutivos (ENDs) com bastante frequência: o Líquido Penetrante (LP) e as Partículas Magnéticas (PM). Embora ambos tenham como objetivo identificar descontinuidades, cada método possui aplicações, limitações e vantagens específicas. Portanto, entender a diferença entre esses ensaios é fundamental para escolher a técnica mais adequada.
Neste artigo, você vai compreender como funciona cada método, quais materiais a equipe pode inspecionar e quando utilizar LP ou PM na detecção de trincas.

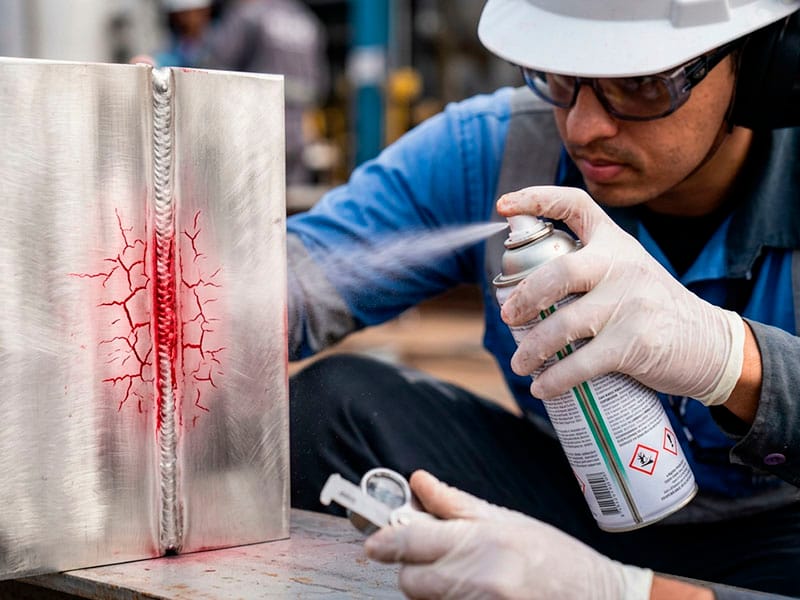

O que é o ensaio por Líquido Penetrante (LP)?
O ensaio por Líquido Penetrante identifica descontinuidades superficiais abertas em materiais sólidos. Ele funciona por capilaridade: o líquido penetra nas falhas superficiais e, depois que a equipe aplica o revelador, evidencia possíveis trincas.
Além disso, o LP é extremamente versátil, porque a equipe pode aplicá-lo em praticamente qualquer material não poroso, como:
- Aço inoxidável
- Alumínio
- Titânio
- Cerâmica
- Plásticos
- Ligas metálicas
Como funciona o ensaio por Líquido Penetrante?
O processo ocorre em algumas etapas:
- Limpeza da superfície
- Aplicação do líquido penetrante
- Tempo de penetração
- Remoção do excesso
- Aplicação do revelador
- Inspeção visual
Em seguida, o inspetor avalia as indicações reveladas para identificar possíveis defeitos.
Quais falhas o Líquido Penetrante detecta?
A equipe indica o método principalmente para identificar:
- Trincas superficiais
- Porosidades abertas
- Dobras
- Fissuras
- Vazamentos superficiais
Entretanto, o LP não consegue detectar falhas internas ou subsuperficiais.

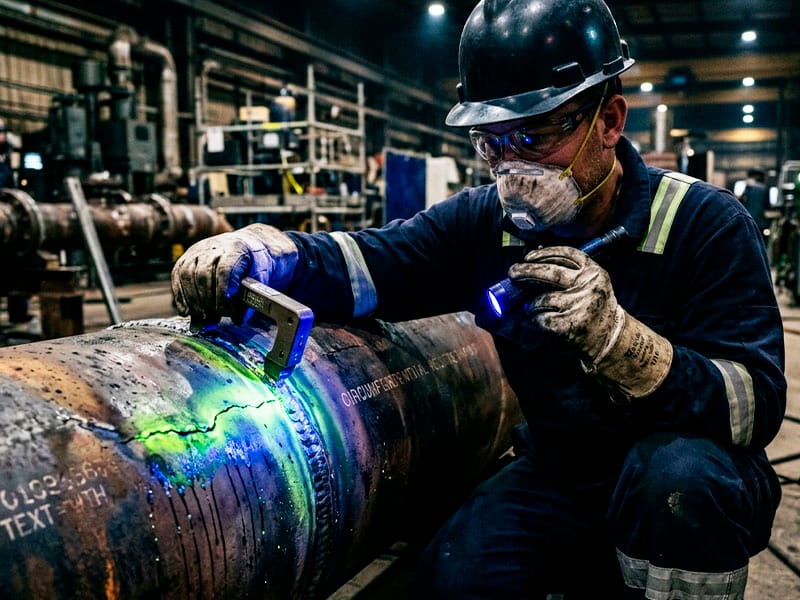

O que é o ensaio por Partículas Magnéticas (PM)?
O ensaio por Partículas Magnéticas detecta descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos.
Diferentemente do Líquido Penetrante, o ensaio por Partículas Magnéticas depende da magnetização da peça. Assim, quando existe uma trinca ou descontinuidade, surge um campo de fuga magnético que atrai as partículas aplicadas na superfície. Como resultado, a falha torna-se visível ao inspetor.
Quais materiais podem ser inspecionados com Partículas Magnéticas?
A equipe indica o método apenas para materiais ferromagnéticos, como:
- Aço carbono
- Ferro fundido
- Aços baixa liga
Porém, o método não funciona em alumínio, cobre, aço inoxidável austenítico ou outros materiais não magnéticos.
Como funciona o ensaio por Partículas Magnéticas?
O processo geralmente envolve:
- Limpeza da superfície
- Magnetização da peça
- Aplicação das partículas magnéticas
- Inspeção visual
- Desmagnetização (quando necessária)
Além disso, o ensaio pode utilizar partículas secas ou úmidas, visíveis ou fluorescentes.
Qual a principal diferença entre LP e PM?
A principal diferença entre os ensaios está no tipo de material e na profundidade da detecção. O Líquido Penetrante detecta apenas descontinuidades superficiais em qualquer material não poroso. Já o ensaio por Partículas Magnéticas identifica falhas superficiais e subsuperficiais, mas somente em materiais ferromagnéticos.
Comparativo técnico: Líquido Penetrante vs. Partículas Magnéticas
| Característica | Líquido Penetrante | Partículas Magnéticas |
| Tipo de material | Qualquer material não poroso | Apenas materiais ferromagnéticos |
| Detecta falhas superficiais | Sim | Sim |
| Detecta falhas subsuperficiais | Não | Sim |
| Necessidade de magnetização | Não | Sim |
| Sensibilidade | Alta para falhas abertas | Alta para falhas superficiais e próximas da superfície |
| Custo operacional | Geralmente menor | Moderado |
| Complexidade do ensaio | Baixa | Média |
| Aplicação em campo | Fácil | Requer equipamentos específicos |
Quando escolher o ensaio por Líquido Penetrante?
A equipe recomenda o LP quando a operação precisa de uma inspeção superficial em materiais não magnéticos. Além disso, o método é muito utilizado em:
- Indústria aeronáutica
- Soldagem inox
- Componentes de alumínio
- Inspeções em manutenção industrial
- Controle de qualidade de peças usinadas
Por exemplo, o PM não consegue avaliar estruturas em aço inoxidável. Nesse caso, o LP se torna a melhor alternativa. Entretanto, a superfície precisa estar extremamente limpa, porque resíduos podem comprometer o resultado.
Quando escolher o ensaio por Partículas Magnéticas?
O PM é ideal quando o objetivo é identificar falhas superficiais e subsuperficiais em materiais ferromagnéticos. As indústrias utilizam amplamente esse método em:
- Inspeção de soldas
- Vasos de pressão
- Tubulações industriais
- Equipamentos NR-13
- Componentes estruturais
Além disso, o PM apresenta excelente sensibilidade para trincas muito pequenas, principalmente em regiões críticas submetidas a esforços mecânicos. Portanto, os setores industriais que exigem elevado nível de segurança operacional utilizam bastante esse método.
Quais fatores devem ser considerados na escolha do ensaio?
Antes de definir o método ideal para detecção de trincas, a equipe deve avaliar alguns critérios técnicos.
Tipo de material
Primeiramente, a equipe identifica se o material é ferromagnético ou não.
- Se for magnético → PM pode ser utilizado
- Se não for magnético → LP é mais indicado
Tipo de descontinuidade
Além disso, é essencial entender a profundidade da falha.
- Falhas superficiais → LP ou PM
- Falhas subsuperficiais → PM
Condições da superfície
Superfícies rugosas, pintadas ou contaminadas podem afetar os resultados. Portanto, a preparação adequada é indispensável em ambos os métodos.
Normas e exigências técnicas
Algumas normas industriais especificam qual END a equipe deve utilizar. Assim, seguir requisitos técnicos e regulatórios é fundamental para garantir a conformidade.
A importância da qualificação técnica nos ENDs
Mesmo utilizando tecnologias avançadas, o sucesso da inspeção depende diretamente da experiência da equipe responsável. Por isso, contar com profissionais qualificados garante:
- Maior precisão na detecção de trincas
- Interpretação correta das indicações
- Confiabilidade dos resultados
- Segurança operacional
- Conformidade com normas técnicas
Além disso, empresas especializadas possuem equipamentos calibrados e procedimentos adequados para diferentes cenários industriais.
Quer garantir inspeções confiáveis e seguras? Conheça os serviços da D&A Inspeções e fale com especialistas em Ensaios Não Destrutivos.
Como aumentar a confiabilidade da detecção de trincas?
A eficiência dos ensaios depende não apenas da técnica escolhida, mas também de boas práticas operacionais. Entre as principais recomendações estão:
- Realizar limpeza adequada das superfícies
- Utilizar produtos certificados
- Seguir normas técnicas aplicáveis
- Executar calibrações periódicas
- Capacitar continuamente a equipe
Além disso, inspeções preventivas ajudam a reduzir falhas críticas e aumentam a vida útil dos equipamentos industriais.
Precisa de suporte técnico em inspeções industriais e ENDs? A D&A Inspeções pode ajudar sua operação a realizar uma avaliação especializada.
LP ou PM: qual método entrega melhores resultados?
Na prática, não existe um método universalmente melhor. O resultado mais eficiente depende da aplicação, do material e do tipo de falha que a equipe precisa identificar.
Enquanto o Líquido Penetrante oferece grande versatilidade para diversos materiais, o ensaio por Partículas Magnéticas se destaca na identificação de falhas superficiais e subsuperficiais em materiais ferromagnéticos.
Portanto, a escolha correta deve considerar critérios técnicos, normas aplicáveis e o nível de criticidade do equipamento. Dessa forma, a inspeção torna-se mais segura, confiável e eficiente.
Fale com um especialista D&A e solicite seu orçamento
FAQ — Perguntas frequentes sobre detecção de trincas
O Líquido Penetrante detecta falhas internas?
Não. O LP detecta apenas descontinuidades superficiais abertas na peça.
O ensaio por Partículas Magnéticas funciona em alumínio?
Não. O PM funciona apenas em materiais ferromagnéticos.
Qual ensaio é mais sensível para trincas pequenas?
Ambos apresentam alta sensibilidade. Entretanto, o PM costuma ter melhor desempenho em trincas superficiais e subsuperficiais em materiais magnéticos.
O LP pode ser utilizado em aço inox?
Sim. Inclusive, a indústria utiliza bastante o método em inspeções de aço inoxidável.
O ensaio PM precisa desmagnetizar a peça depois?
Em muitos casos, sim. A desmagnetização evita interferências futuras no componente.
Qual ensaio é mais utilizado na indústria?
As indústrias utilizam amplamente os dois métodos. A escolha depende do tipo de material, da aplicação e da profundidade da falha que a equipe precisa detectar.
