O ensaio por líquido penetrante identifica descontinuidades abertas à superfície em materiais não porosos. Além disso, a técnica revela trincas, porosidades e outras indicações superficiais em peças, soldas e componentes industriais, contribuindo para avaliar a integridade e a qualidade dos materiais inspecionados.
Neste artigo, você vai entender como funciona o ensaio não destrutivo por líquido penetrante, quais tipos de descontinuidades a técnica identifica, além de suas principais etapas, vantagens e aplicações na indústria.
Ensaio por Líquido Penetrante: entenda a importância
As equipes de inspeção utilizam o ensaio por líquido penetrante em situações nas quais identificar descontinuidades superficiais é importante para avaliar a condição de peças, componentes e estruturas.
Como o método não exige a destruição ou a inutilização do componente analisado, ele pode integrar rotinas de inspeção, controle de qualidade, fabricação e manutenção industrial.
Quais descontinuidades o ensaio por líquido penetrante pode identificar?
O método identifica descontinuidades abertas à superfície e compatíveis com a técnica de inspeção. Por exemplo:
- Trincas superficiais: podem estar relacionadas a processos de fabricação, operação, fadiga ou outras condições do componente.
- Porosidades superficiais: descontinuidades que podem aparecer, por exemplo, em regiões soldadas ou em determinados processos de fabricação.
- Descontinuidades em soldas: o método também auxilia na identificação de indicações superficiais presentes em juntas soldadas.
- Dobras e outras indicações abertas à superfície: dependendo do material, do processo de fabricação e das condições da peça, o ensaio ainda pode revelar outras descontinuidades superficiais.
Como funciona o Ensaio por Líquido Penetrante?
O método utiliza um líquido penetrante sobre uma superfície adequadamente preparada e não porosa. Assim, por ação capilar, o produto penetra nas descontinuidades abertas à superfície.
Após o tempo necessário de penetração, a equipe remove o excesso do produto e aplica um revelador, o que torna as indicações mais visíveis e permite sua avaliação.
Portanto, profissionais qualificados executam e interpretam o ensaio, sempre seguindo o procedimento de inspeção e os critérios técnicos aplicáveis ao serviço.
Passo a passo da aplicação
- Preparação e limpeza da superfície: a equipe prepara adequadamente a região a ser inspecionada para não comprometer a ação do penetrante nem a interpretação das indicações.

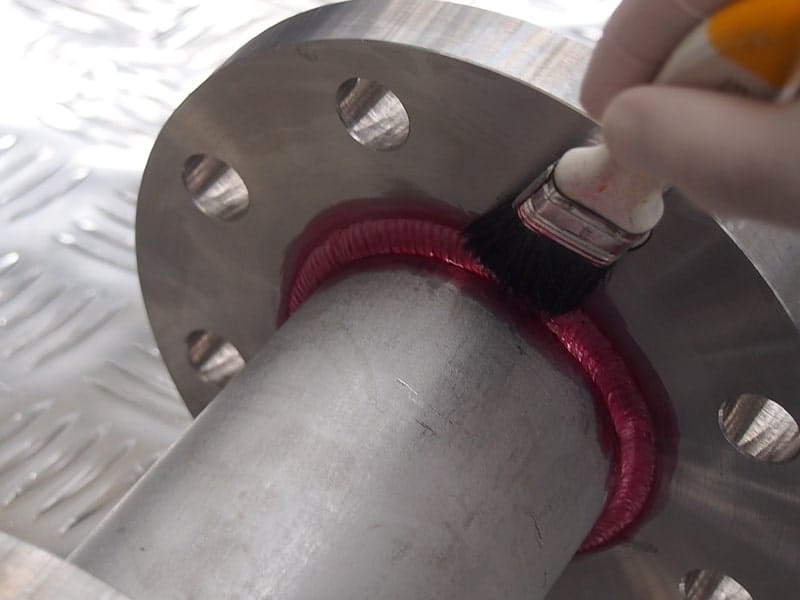

- Aplicação do líquido penetrante: o profissional distribui o produto sobre a superfície, que permanece pelo período previsto no procedimento de inspeção.
- Remoção do excesso: em seguida, a equipe retira o excesso do produto da superfície conforme o método de aplicação utilizado.
- Aplicação do revelador: o revelador auxilia na formação e na visualização das indicações presentes nas descontinuidades superficiais.
- Inspeção e interpretação: por fim, um profissional qualificado avalia as indicações reveladas de acordo com o procedimento e os critérios aplicáveis ao componente inspecionado.
Quais são as vantagens do Ensaio por Líquido Penetrante?
Quando a equipe indica corretamente o ensaio por líquido penetrante para o tipo de componente e descontinuidade que deseja investigar, a técnica oferece uma combinação de simplicidade, sensibilidade e ampla utilização industrial.
- Sensibilidade: revela pequenas descontinuidades abertas à superfície que uma inspeção visual convencional dificilmente perceberia.
- Aplicação em diferentes geometrias: a equipe pode utilizar o método em componentes com formatos variados, desde que o material e a condição da superfície sejam compatíveis com a técnica.
- Agilidade: dependendo do componente e do procedimento adotado, o método permite inspeções relativamente rápidas.
- Custo operacional competitivo: em diversas aplicações, a técnica pode apresentar boa relação entre complexidade, tempo de execução e informação obtida.
- Preservação do componente: como se trata de um ensaio não destrutivo, a inspeção não exige a inutilização da peça apenas para sua avaliação.
Quando utilizar o Ensaio por Líquido Penetrante?
A indicação do método depende do tipo de material, das características da superfície, do processo de fabricação, das possíveis descontinuidades e dos requisitos técnicos aplicáveis à inspeção.
Por isso, ao escolher o ensaio, a equipe deve considerar o objetivo da avaliação e as condições reais do componente, e não utilizar o líquido penetrante como solução genérica para qualquer tipo de falha.
Além disso, dentro de uma estratégia mais ampla de inspeção, a equipe pode combinar o método com outros ensaios não destrutivos conforme a necessidade técnica da operação.
Normas, procedimentos e qualificação
A equipe deve executar o ensaio por líquido penetrante seguindo os procedimentos, as normas técnicas, os critérios de avaliação e os requisitos de qualificação aplicáveis ao componente, material, setor e finalidade da inspeção.
A definição da referência normativa e dos critérios de aceitação deve considerar o escopo específico do serviço. Por esse motivo, o cliente e a equipe técnica precisam validar essas informações de acordo com o projeto e a aplicação industrial envolvida.
Ensaio por Líquido Penetrante com a D&A Inspeções
A D&A Inspeções atua com soluções em inspeção e ensaios não destrutivos para diferentes necessidades industriais.
Se a sua operação precisa avaliar peças, soldas ou componentes por meio dessa técnica, conheça o serviço de Ensaio por Líquido Penetrante da D&A Inspeções e entenda como aplicar o método ao seu cenário.
Entre em contato com a equipe da D&A Inspeções para conversar sobre sua necessidade de inspeção.
FAQ – Perguntas frequentes
O que é o ensaio por líquido penetrante?
É um método de ensaio não destrutivo que identifica descontinuidades abertas à superfície em materiais não porosos, como trincas e porosidades, sem danificar a peça inspecionada.
Para que serve o ensaio por líquido penetrante?
Serve para avaliar a integridade e a qualidade de peças, soldas e componentes industriais, revelando descontinuidades superficiais que poderiam comprometer o desempenho ou a segurança do material.
Quais materiais podem ser testados com líquido penetrante?
O método funciona em materiais não porosos, como metais e ligas metálicas, além de determinados plásticos e cerâmicas, desde que a superfície permita a ação capilar do produto.
O ensaio por líquido penetrante detecta trincas internas?
Não. O método detecta apenas descontinuidades abertas à superfície; para avaliar falhas internas, a equipe geralmente recorre a outros ensaios não destrutivos, como o ultrassom.
Quais são as etapas do ensaio por líquido penetrante?
De forma geral, o processo envolve limpeza da superfície, aplicação do líquido penetrante, remoção do excesso, aplicação do revelador e, por fim, inspeção e interpretação das indicações por um profissional qualificado.
O ensaio por líquido penetrante substitui outros ensaios não destrutivos?
Não necessariamente. Dependendo da necessidade técnica da operação, a equipe pode combinar o líquido penetrante com outros métodos de inspeção para obter uma avaliação mais completa.
