O ensaio por partículas magnéticas é uma técnica avançada de Ensaio Não Destrutivo (END) que permite a detecção de descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos, ou seja, aqueles que podem ser magnetizados. Diversos setores industriais utilizam amplamente este método para identificar defeitos ocultos, garantindo a integridade e a segurança de componentes essenciais.
A técnica baseia-se nas propriedades magnéticas dos materiais ferromagnéticos. Ao aplicar um campo magnético à peça analisada, distribuímos partículas magnéticas sobre a superfície. Essas partículas se acumulam nas áreas onde há falhas ou descontinuidades próximas à superfície, tornando visíveis defeitos que muitas vezes não podem ser identificados a olho nu.
Além de detectar defeitos, o ensaio por partículas magnéticas contribui para o controle da qualidade e para o atendimento aos requisitos técnicos aplicáveis. Como se trata de um método de Ensaio Não Destrutivo, a inspeção não inutiliza a peça avaliada.
A seguir, exploraremos em detalhes o funcionamento, as vantagens e as aplicações do ensaio por partículas magnéticas, compreendendo como essa técnica auxilia na identificação de descontinuidades em materiais ferromagnéticos.
O que é partículas magnéticas?
Desenvolvemos as partículas magnéticas a partir de pó de ferro ou óxido de ferro, com propriedades visíveis ou fluorescentes, para detectar descontinuidades em materiais ferromagnéticos. Dessa forma, as partículas se magnetizam na presença de um campo magnético e se retêm nas descontinuidades, mas não permanecem magnetizadas quando removemos o campo.
Conceitos básicos
O ensaio por partículas magnéticas baseia-se em três conceitos principais: campo magnético, linhas de força do campo magnético e campo de fuga. Quando um material ferromagnético é submetido a um campo magnético, as linhas de força do campo magnético passam através da peça. Se houver uma descontinuidade, o campo de fuga perturba as linhas. Aplicamos as partículas magnéticas, que são atraídas para essas áreas perturbadas, formando uma indicação visual da descontinuidade.
- Campo Magnético: Região ao redor de um ímã onde forças magnéticas são exercidas. Podemos representar este campo por linhas de fluxo magnético.
- Linhas de Força do Campo Magnético: Representam o comportamento do fluxo magnético. Em um material ferromagnético, a presença de uma descontinuidade pode provocar uma perturbação nesse fluxo, criando um campo de fuga.
- Campo de Fuga: Ocorre quando o fluxo magnético é desviado devido a uma descontinuidade no material, criando uma região que atrai as partículas magnéticas e possibilita a visualização da indicação.
Quais materiais podem ser inspecionados por partículas magnéticas?
O ensaio por partículas magnéticas é aplicável a materiais ferromagnéticos, ou seja, materiais capazes de serem magnetizados.
Entre os materiais que podem ser avaliados estão:
- Aços carbono
- Aços de baixa liga
- Aços fundidos
- Ferro fundido
- Algumas ligas especiais contendo ferro
Materiais como alumínio, cobre, latão, inox austenítico e titânio exigem a utilização de outros métodos de Ensaios Não Destrutivos, como líquido penetrante ou ultrassom, pois não apresentam as características ferromagnéticas necessárias para a aplicação deste método.
Importância do Ensaio por Partículas Magnéticas na Indústria
O ensaio por partículas magnéticas desempenha um papel fundamental na indústria, oferecendo uma solução eficaz para detectar problemas que podem comprometer a integridade estrutural e a funcionalidade dos componentes.
Identificação de trincas e fissuras superficiais e subsuperficiais
O ensaio por partículas magnéticas é sensível à detecção de trincas superficiais e próximas à superfície, inclusive aquelas que não são visíveis a olho nu. Fadiga, tensões e processos de fabricação podem estar relacionados ao surgimento dessas descontinuidades. A identificação permite avaliar sua presença antes que evoluam e comprometam a integridade do componente.
Identificação de defeitos em soldas e desgastes

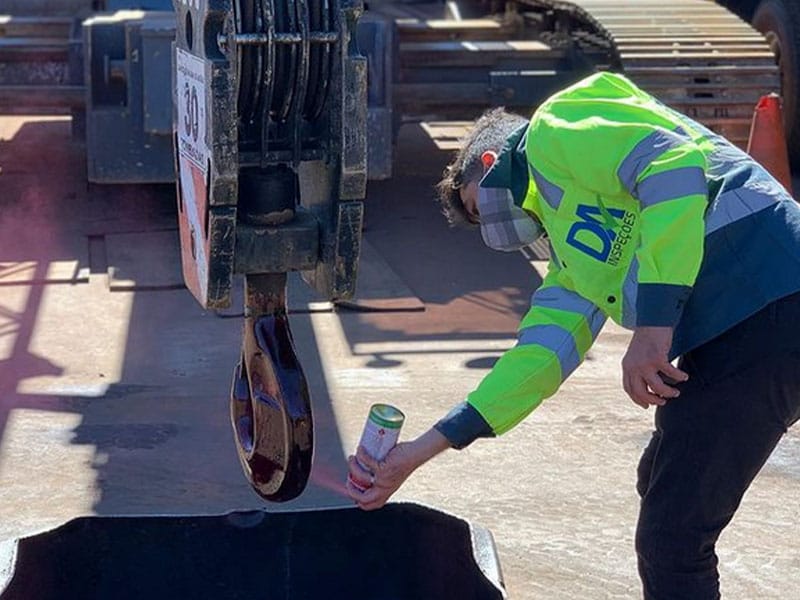

O método também pode ser aplicado na inspeção de soldas para identificação de determinadas descontinuidades superficiais ou próximas à superfície. Sua utilização auxilia na avaliação da integridade de componentes sujeitos a processos de fabricação, manutenção ou reparo.
Avaliação de componentes industriais
A técnica pode ser utilizada na avaliação de diferentes componentes ferromagnéticos submetidos a esforços, ciclos de operação e processos industriais, ajudando a identificar indicações que necessitem de análise pelo profissional responsável pela inspeção.
Quando aplicar o ensaio por partículas magnéticas?
O ensaio por partículas magnéticas pode ser utilizado em diferentes etapas do ciclo de vida de componentes e equipamentos industriais.
Durante a fabricação
- Inspeção de soldas
- Controle de qualidade de peças fundidas
- Verificação de componentes forjados
- Avaliação após tratamentos térmicos
Durante a manutenção industrial
- Inspeção preventiva
- Avaliação de equipamentos críticos
- Monitoramento de componentes sujeitos à fadiga mecânica
- Verificação de componentes sujeitos a vibração
Após reparos
- Controle de qualidade de soldagens corretivas
- Verificação da integridade estrutural após manutenção
Benefícios das Partículas Magnéticas no Ensaio
O ensaio por partículas magnéticas é uma ferramenta importante na inspeção de componentes industriais e na identificação de descontinuidades superficiais e próximas à superfície.
Alguns de seus benefícios são:
- Sensibilidade: permite identificar determinadas descontinuidades superficiais e próximas à superfície em materiais ferromagnéticos.
- Não Destrutivo: a inspeção não inutiliza a peça analisada.
- Aplicação industrial: pode ser utilizado na fabricação, manutenção e avaliação de diferentes componentes ferromagnéticos.
- Identificação visual das indicações: o acúmulo das partículas nas regiões de campo de fuga permite ao inspetor localizar indicações para posterior interpretação.
Limitações do ensaio por partículas magnéticas
Apesar de ser um método amplamente utilizado na indústria, o ensaio por partículas magnéticas possui algumas limitações que precisam ser consideradas na definição da técnica de inspeção.
- É aplicável apenas a materiais ferromagnéticos.
- Exige preparação adequada da superfície.
- É direcionado principalmente à identificação de descontinuidades superficiais e próximas à superfície.
- Requer profissionais qualificados para a correta interpretação das indicações.
Por esse motivo, dependendo do material, do componente e do tipo de descontinuidade investigada, o método pode ser utilizado em conjunto com outros Ensaios Não Destrutivos.
Conformidade com as normas regulamentadoras
A execução do ensaio por partículas magnéticas deve considerar os procedimentos, critérios técnicos e requisitos normativos aplicáveis a cada componente, equipamento, setor ou projeto.
A definição da norma ou procedimento aplicável depende das características da inspeção e dos requisitos estabelecidos para o serviço.
Etapas de aplicação do Ensaio por Partículas Magnéticas
O ensaio por partículas magnéticas segue uma série de etapas para possibilitar a identificação e avaliação das indicações encontradas.
1. Preparação e Limpeza da Superfície
Antes de iniciar o ensaio, é importante preparar a superfície da peça e remover contaminantes que possam interferir na inspeção. O método de preparação deve ser definido de acordo com as características do componente e do procedimento aplicável.
2. Magnetização da Peça
Após a preparação, a peça é submetida a um campo magnético adequado ao tipo de componente e às descontinuidades que se pretende identificar.
3. Aplicação das Partículas Magnéticas
As partículas magnéticas são aplicadas sobre a superfície da peça durante o processo de magnetização. Quando existe uma descontinuidade capaz de provocar um campo de fuga, as partículas podem se concentrar nessa região, formando uma indicação visível.
Tipos de aplicações das partículas magnéticas
Podemos aplicar as partículas magnéticas de duas maneiras principais:
- Via Seca: as partículas são aplicadas na forma de pó seco. A técnica pode ser utilizada em diferentes situações de inspeção, de acordo com o procedimento e as características da superfície.
- Via Úmida: as partículas ficam suspensas em um veículo líquido, proporcionando mobilidade durante a aplicação e favorecendo a formação das indicações.
A escolha entre os métodos depende das condições da inspeção, do componente e dos requisitos técnicos aplicáveis.
4. Inspeção da Peça e Limpeza

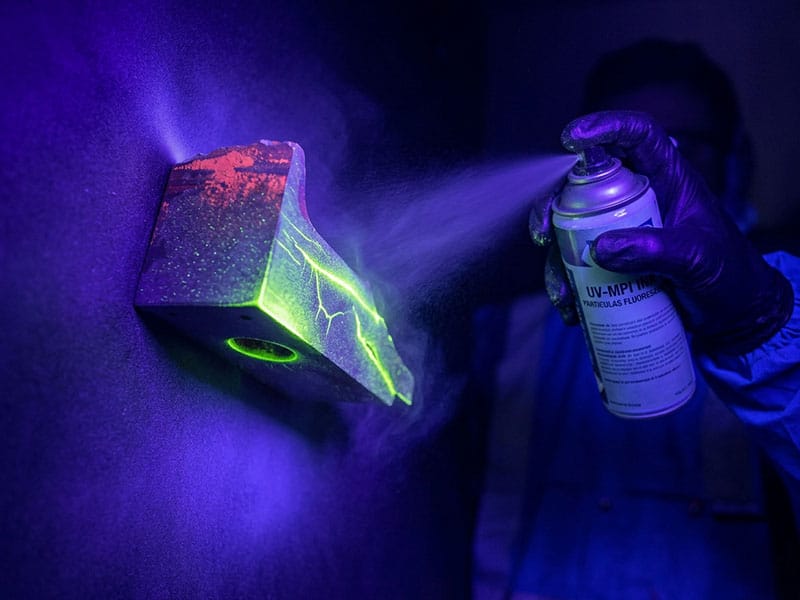

Após a aplicação das partículas, o inspetor avalia visualmente as indicações formadas. Dependendo do sistema utilizado, a inspeção pode ocorrer com partículas visíveis sob iluminação adequada ou partículas fluorescentes sob condições específicas de iluminação.
Comportamento das Partículas Magnéticas
Durante o ensaio, quando uma descontinuidade interfere no fluxo magnético e produz um campo de fuga, as partículas podem ser atraídas para essa região. O acúmulo forma uma indicação visual que será analisada pelo profissional responsável.
Por exemplo, em uma peça de aço com uma trinca próxima à superfície, a descontinuidade pode alterar o comportamento do fluxo magnético e gerar uma região de concentração das partículas, permitindo sua identificação durante a inspeção.
5. Desmagnetização da Peça
Quando necessário, após a inspeção a peça pode passar por um processo de desmagnetização para redução do magnetismo residual, conforme as características do componente e os requisitos do procedimento aplicado.
A correta execução das diferentes etapas é fundamental para a qualidade do ensaio e para a adequada interpretação das indicações encontradas.
