A segurança no ambiente industrial é uma prioridade que exige atenção, especialmente em relação a vasos de pressão e caldeiras. Esses equipamentos, essenciais em diversos setores, estão sujeitos a regulamentações rigorosas para garantir sua integridade e operação seguras.
A Norma Regulamentadora NR-13 estabelece requisitos mínimos para a gestão da integridade estrutural de caldeiras e vasos de pressão, incluindo suas tubulações interligadas e tanques metálicos de armazenamento.
Conforme indicado na norma, é imprescindível que esses dispositivos passem por inspeções de segurança iniciais, periódicas e extraordinárias.
Continue a leitura para entender, de forma detalhada, como profissionais conduzem a Inspeção de Segurança e realizam a Gestão da NR-13 em vasos de pressão e caldeiras.
Tipos de testes a serem realizados conforme a NR-13
A Norma Regulamentadora NR-13 estabelece a necessidade de diversos testes para garantir a segurança e a integridade estrutural de caldeiras e vasos de pressão.
Dentre os principais tipos de exames realizados, destacam-se:
Teste Externo
Os profissionais realizam este exame analisando a superfície e os componentes externos do equipamento, que pode ocorrer enquanto o equipamento está em operação. O objetivo é avaliar a integridade estrutural e identificar possíveis falhas visíveis que possam comprometer a segurança.
Teste Interno
Consiste na inspeção da superfície e dos componentes internos do equipamento, realizada de forma visual, complementada por ensaios e testes adequados que ajudam a determinar a condição interna e a integridade estrutural do equipamento.
Teste Hidrostático (TH)
Trata-se de um teste de pressão realizado com um fluido incompressível, cujo objetivo é verificar a integridade estrutural dos equipamentos. Este teste ajuda a detectar vazamentos e a avaliar como as tensões residuais se rearranjam sob pressão, seguindo o código de projeto específico.
Objetivos da Inspeção de Segurança
As inspeções de segurança em vasos de pressão e caldeiras têm diversos objetivos essenciais para a gestão da integridade estrutural desses equipamentos, entre eles:
Atendimento à Norma Regulamentadora 13
Garantir que todos os procedimentos e requisitos estabelecidos pela NR-13 sejam cumpridos, promovendo um ambiente de trabalho seguro.
Continuidade operacional
Assegurar que os equipamentos funcionem de forma contínua e eficaz, minimizando interrupções e aumentando a eficiência operacional.
Confiabilidade no equipamento
Aumentar a confiança dos operadores e da equipe de manutenção na segurança e funcionalidade dos equipamentos, resultando em menor risco de falhas.
Documentação do Equipamento
Manter um prontuário detalhado e atualizado do equipamento, permitindo a rastreabilidade e o histórico de inspeções e manutenções realizadas.
Segurança
Identificar e mitigar riscos potenciais, garantindo a segurança dos trabalhadores e a proteção do ambiente operacional.
Procedimentos da Inspeção de segurança
As inspeções de segurança devem ser conduzidas por profissionais qualificados que utilizam técnicas específicas para avaliar a condição do vaso. Isso pode incluir:
- Inspeção Visual: A primeira etapa geralmente envolve uma inspeção visual detalhada para identificar sinais óbvios de danos ou corrosão.

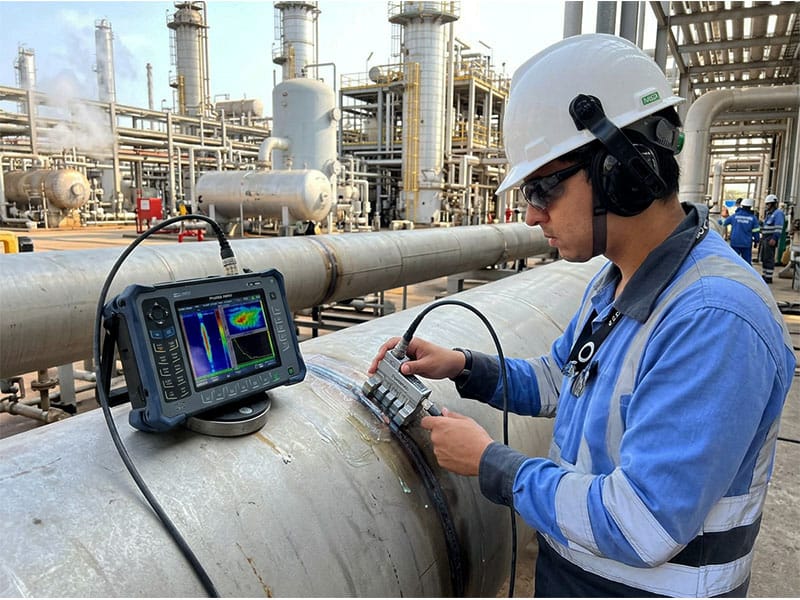

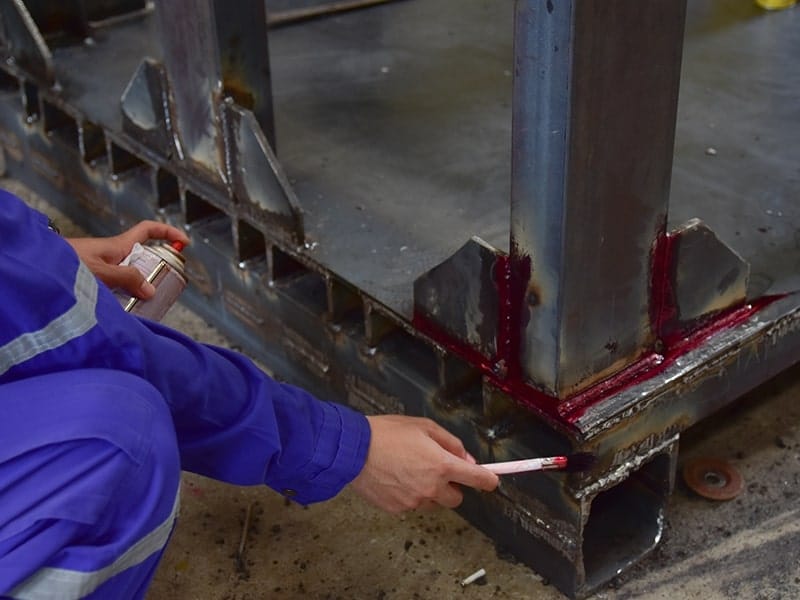

- Ensaios Não Destrutivos (END): Métodos como ultrassom ou líquidos penetrantes são utilizados para detectar falhas internas sem comprometer a integridade do equipamento.
- Avaliação de Válvulas de Segurança: As válvulas de segurança desempenham um papel crucial na proteção contra sobrepressão. Durante a inspeção, é importante verificar se essas válvulas estão funcionando corretamente e se sua calibração está adequada.
Inspeção de segurança em Vasos de pressão
A inspeção de segurança em vasos de pressão é um procedimento para verificar o armazenamento de fluidos sob pressão, em que os equipamentos passam por avaliações regulares para identificar possíveis falhas estruturais para garantir que atendam aos padrões de segurança exigidos pela legislação.
Vasos de pressão mal conservados podem levar a explosões, vazamentos de substâncias perigosas e danos ao meio ambiente. Portanto, a inspeção não apenas protege a vida dos trabalhadores, mas também assegura a conformidade legal e minimiza riscos operacionais.
Detalhes da Inspeção de Segurança
Os detalhes da inspeção de segurança em vasos de pressão envolvem um conjunto de práticas e requisitos que garantem a eficácia do processo.
As inspeções devem ser conduzidas de acordo com normas e procedimentos estabelecidos, que incluem:
Planejamento da Inspeção
Antes da execução, a equipe deve elaborar um plano que considere as características específicas do vaso, como seu design, tipo de material, serviço para o qual é utilizado e histórico de manutenção.
Documentação
Por conseguinte, a equipe deve acompanhar toda inspeção com documentação adequada, registrando os procedimentos realizados, os resultados obtidos e quaisquer não conformidades encontradas. Essa documentação é importante para a rastreabilidade e para futuras referências.
Verificação da equipagem de proteção
Os profissionais envolvidos na inspeção devem utilizar Equipamentos de Proteção Individual (EPIs) adequados para garantir sua segurança durante o trabalho.
Realização de ensaios específicos
Por fim, dependendo das características do vaso, a equipe realiza ensaios adicionais, como análise química de soldas, testes de pressão e monitoramento de condições de operação, para assegurar que o equipamento opere dentro dos limites seguros.
Outros tipos de Inspeções realizadas em Vasos de Pressão
Existem diferentes tipos de inspeções, além da Inspeção de Segurança, que devem ser realizadas em vasos de pressão, incluindo:
- Inspeção Inicial: Antes de entrar em operação, cada vaso de pressão deve ser inspecionado para verificar sua conformidade com os requisitos de projeto e fabricação. Essa inspeção é crucial para garantir que o equipamento esteja em condições adequadas para uso.
- Inspeção Periódica: Após a entrada em operação, vasos de pressão devem ser submetidos a inspeções regulares, conforme a periodicidade estabelecida por normas regulamentadoras. Essas inspeções ajudam a monitorar o estado do equipamento ao longo do tempo e a detectar desgaste ou corrosão que possam comprometer a integridade do vaso.
- Inspeção Extraordinária: Eventos não planejados, como acidentes ou mudanças significativas nas condições de operação, podem exigir uma inspeção extraordinária. Essa inspeção é realizada para avaliar o impacto do evento no equipamento e determinar se ele ainda é seguro para operação.
Inspeção de segurança em Caldeiras
A inspeção de segurança em caldeiras é um processo que conta com uma série de testes e avaliações destinadas a assegurar que as caldeiras a vapor, as tubulações interligadas e os vasos de pressão atendam aos requisitos de segurança e eficiência
A realização adequada dessa inspeção na gestão da integridade estrutural, assegura que os equipamentos operem de maneira segura e eficiente.
Detalhes da Inspeção de Segurança
Durante a inspeção de segurança em caldeiras, os profissionais qualificados devem realizar uma série de avaliações, que incluem:
Ensaio Visual
Inspeção da superfície externa e interna da caldeira em busca de corrosão, vazamentos e outros danos visíveis.
Teste de Estanqueidade
Verificação de possíveis vazamentos que possam comprometer a operação segura da caldeira.
Verificação dos Sistemas de Segurança
Avaliação do funcionamento adequado de válvulas de segurança, sistemas de controle e dispositivos de alarme.
Análise de Documentação
Os profissionais revisam os registros de manutenção e as inspeções anteriores para garantir que implementaram todas as ações corretivas.
Relatório de Inspeção
Após realizar a inspeção, é fundamental que os profissionais elaborem um relatório detalhado que contenha:
- Informações da placa de identificação da caldeira.
- Categoria e tipo da caldeira.
- Tipo de inspeção realizada e suas respectivas datas.
- Resultados dos exames e testes realizados.
- Recomendações e providências necessárias.
- Assinaturas dos técnicos responsáveis pela inspeção.
Outros tipos de Inspeções realizadas em Caldeiras
Existem várias modalidades de inspeção de segurança em caldeiras, cada uma com suas características específicas:
1. Inspeção Inicial: A equipe realiza essa inspeção em caldeiras novas antes de sua operação para identificar e eliminar potenciais riscos.
2. Inspeção Periódica: Os profissionais realizam anualmente esta inspeção para monitorar o estado do equipamento e garantir que ele continue em conformidade com as normas de segurança.
3. Inspeção Extraordinária: Quando a caldeira sofre algum tipo de dano, passa por manutenção ou mudança de local, a equipe realiza esta inspeção, que é crucial para garantir que a segurança do equipamento não seja comprometida.
4. Inspeção de Vida Remanescente: Após 25 anos de uso, a equipe realiza uma avaliação mais aprofundada para determinar a condição da caldeira e a viabilidade de sua continuidade operacional.
Gestão da NR-13 é com a D&A Inspeções
Por fim, a conformidade com a Norma Regulamentadora NR-13 é muito mais do que uma obrigação legal, trata-se de um compromisso com a segurança e a eficiência das operações industriais.
A D&A Inspeções é a parceira certa para garantir essa conformidade. Com experiência comprovada no setor, oferecemos serviços de ensaios não destrutivos, treinamentos e gestão da integridade estrutural de equipamentos. Atuamos em diversas indústrias em todo o Brasil, ajudando nossos clientes a operarem com confiança, segurança e dentro das normas exigidas.
Nossa equipe está sempre preparada para atender às demandas e desafios do mercado, com soluções que asseguram a plena adequação à NR-13.
Entre em contato conosco e garanta o cumprimento da NR-13 com excelência!
