Os defeitos de soldagem estão entre as principais causas de falhas estruturais em equipamentos, tubulações, vasos de pressão e estruturas metálicas industriais.
Quando não identificados a tempo, esses problemas podem comprometer a integridade dos ativos, gerar vazamentos, provocar paradas não programadas e até resultar em acidentes graves.
Por esse motivo, as inspeções de soldagem e os ensaios não destrutivos desempenham um papel fundamental na garantia da qualidade das juntas soldadas.
Além disso, permitem identificar descontinuidades ainda nas fases iniciais, evitando retrabalho, custos elevados de manutenção e riscos operacionais.
Neste artigo, você conhecerá os sete defeitos de soldagem mais encontrados em inspeções industriais, entenderá suas causas e descobrirá as melhores práticas para evitá-los.
O que são defeitos de soldagem?
Os defeitos de soldagem são irregularidades presentes em uma junta soldada que podem comprometer sua resistência, funcionalidade ou conformidade com normas técnicas e requisitos de projeto.
Qual a diferença entre descontinuidade e defeito?
Nem toda descontinuidade é considerada um defeito.
Uma descontinuidade é qualquer interrupção na uniformidade da solda. Entretanto, ela somente passa a ser classificada como defeito quando ultrapassa os limites de aceitação definidos por normas técnicas, códigos de fabricação ou especificações do cliente.
Dessa forma, uma pequena imperfeição pode ser aceitável em determinada aplicação, mas inaceitável em outra que exija maior criticidade.
Quais são as principais causas dos defeitos de soldagem?
Diversos fatores podem contribuir para o surgimento de falhas durante o processo de soldagem. Entre os mais comuns estão:
- Falhas no procedimento de soldagem.
- Parâmetros inadequados de corrente e tensão.
- Erros operacionais.
- Consumíveis inadequados ou mal armazenados.
- Preparação incorreta da junta.
- Contaminação por óleo, ferrugem, umidade ou sujeira.
- Controle insuficiente da qualidade.
Portanto, o controle rigoroso do processo é essencial para minimizar ocorrências.
Quais são os 7 defeitos de soldagem mais encontrados em inspeções industriais?
1. Porosidade
A porosidade consiste na presença de pequenas cavidades ou bolhas de gás aprisionadas no metal de solda durante a solidificação.
Principais causas:
- Umidade nos consumíveis.
- Contaminação da superfície.
- Proteção gasosa inadequada.
- Corrente incorreta.
Riscos para a estrutura:
Embora muitas vezes pareça um defeito simples, a porosidade pode reduzir a resistência mecânica da junta. Além disso, em equipamentos sujeitos à pressão, pode favorecer vazamentos.
Como evitar?
- Limpar adequadamente as superfícies.
- Armazenar eletrodos conforme especificação do fabricante.
- Controlar parâmetros de soldagem.
- Garantir proteção gasosa adequada.
2. Falta de Fusão
A falta de fusão ocorre quando o metal depositado não se funde completamente ao metal base ou entre passes sucessivos.
Principais causas:
- Baixa energia de soldagem.
- Velocidade excessiva.
- Preparação inadequada da junta.
- Técnica incorreta do soldador.
Consequências para a integridade estrutural:
Esse defeito cria regiões frágeis que podem atuar como pontos de concentração de tensões, favorecendo trincas e falhas prematuras.
Como evitar?
- Ajustar corretamente os parâmetros.
- Garantir preparação adequada da junta.
- Capacitar operadores.
- Realizar inspeções intermediárias.
3. Falta de Penetração
A falta de penetração acontece quando a solda não alcança toda a espessura prevista da junta.
Principais causas:
- Chanfro inadequado.
- Corrente insuficiente.
- Posicionamento incorreto do eletrodo.
- Velocidade inadequada.
Impactos na resistência da junta:
Como resultado, a seção resistente da solda fica reduzida, comprometendo sua capacidade de suportar cargas.
Como evitar?
- Seguir procedimentos qualificados.
- Controlar parâmetros operacionais.
- Verificar a preparação da junta antes da execução.

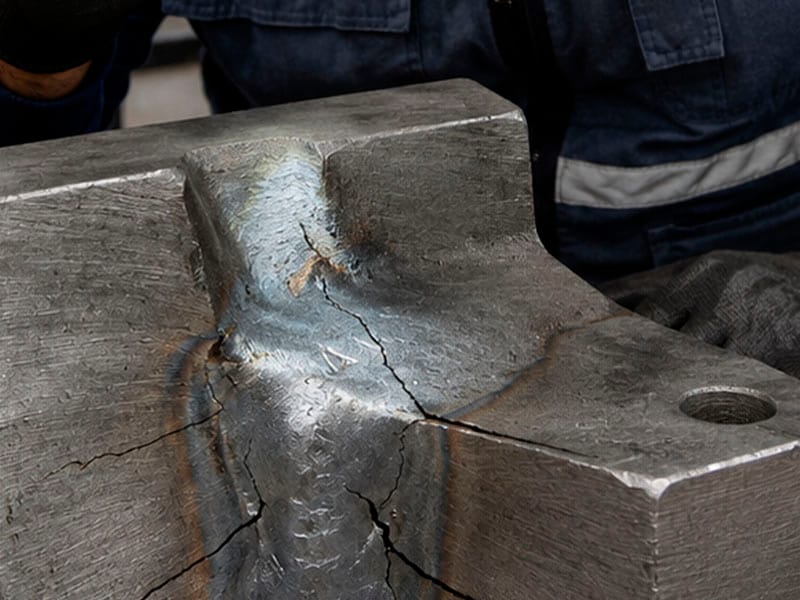

4. Trincas
As trincas são descontinuidades lineares que podem surgir durante ou após o processo de soldagem.
Tipos mais comuns:
- Trinca a quente:Ocorre durante a solidificação da solda.
- Trinca a frio: Surge após o resfriamento, geralmente associada à presença de hidrogênio.
- Trinca na zona termicamente afetada: Aparece na região adjacente à solda devido a alterações metalúrgicas.
Por que é um dos defeitos mais críticos?
As trincas são consideradas um dos defeitos de soldagem mais graves porque podem crescer progressivamente durante a operação do equipamento.
Consequentemente, podem provocar falhas catastróficas sem apresentar sinais visíveis prévios.
Como prevenir?
- Controle de pré-aquecimento.
- Seleção correta dos consumíveis.
- Procedimentos qualificados.
- Inspeção rigorosa das juntas.
5. Inclusão de Escória
A inclusão de escória ocorre quando resíduos sólidos permanecem aprisionados no interior da solda.
Como ocorre?
Normalmente acontece devido à limpeza inadequada entre passes ou parâmetros incorretos de soldagem.
Problemas causados:
- Redução da resistência mecânica.
- Formação de pontos de concentração de tensões.
- Possível nucleação de trincas.
Como evitar?
- Limpeza adequada entre passe.
- Controle do ângulo de soldagem.
- Ajuste correto dos parâmetros.
6. Mordedura (Undercut)
A mordedura consiste em um sulco formado ao longo da borda da solda, reduzindo a espessura do metal base.
Principais causas:
- Corrente excessiva.
- Velocidade inadequada.
- Técnica incorreta de soldagem.
Impactos na vida útil da solda:
Além de reduzir a resistência da junta, a mordedura pode acelerar processos de fadiga e corrosão.
Como evitar?
- Ajustar corrente e velocidade.
- Treinar operadores.
- Monitorar continuamente a execução.
7. Excesso de Reforço ou Perfil Inadequado do Cordão
Esse defeito ocorre quando o cordão apresenta geometria inadequada ou excesso de material depositado.
Consequências operacionais:
- Concentração de tensões.
- Dificuldade em inspeções futuras.
- Problemas de acabamento.
- Possível reprovação conforme normas aplicáveis.
Como evitar?
- Controle do aporte térmico.
- Qualificação dos soldadores.
- Monitoramento durante a execução.
Como os ensaios não destrutivos ajudam a identificar defeitos de soldagem?
A identificação precoce dos defeitos de soldagem depende diretamente da aplicação adequada dos ensaios não destrutivos (ENDs).
Inspeção Visual (VT)
A Inspeção Visual é o método mais utilizado e também o mais econômico.
Permite identificar:
- Mordeduras
- Trincas superficiais
- Perfil inadequado
- Desalinhamentos
Além disso, é normalmente a primeira etapa das inspeções de soldagem.
Ensaio por Líquido Penetrante (LP)
O Ensaio por Líquido Penetrante é indicado para detectar defeitos abertos à superfície.
É amplamente utilizado para identificar:
- Trincas
- Porosidades superficiais
- Descontinuidades finas
Sua principal limitação é não detectar defeitos internos.
Ensaio por Partículas Magnéticas (PM)
O Ensaio por Partículas Magnéticas é aplicado em materiais ferromagnéticos.
Sua utilização é bastante eficiente para localizar:
- Trincas superficiais
- Trincas subsuperficiais
- Descontinuidades próximas à superfície

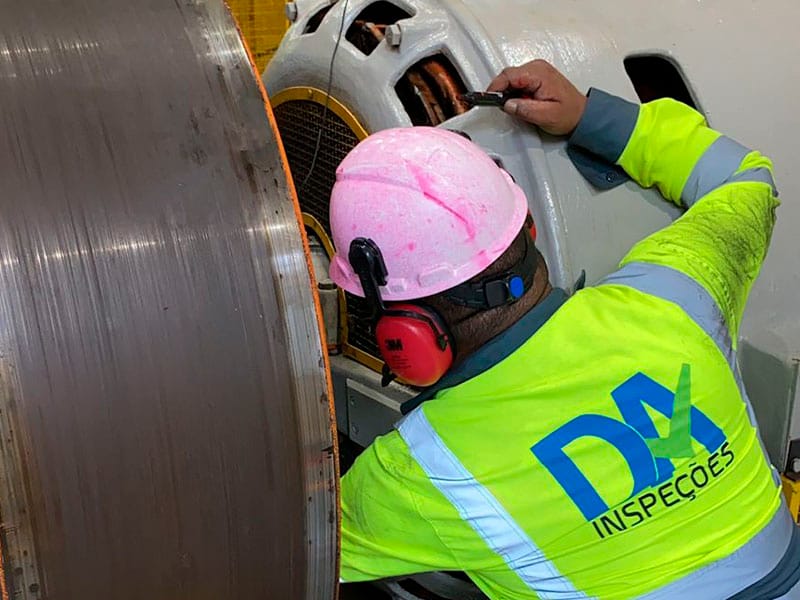

Ultrassom Convencional (UT)
O Ultrassom Convencional em soldas permite identificar defeitos internos sem necessidade de desmontagem do equipamento.
Entre os defeitos detectados estão:
- Falta de fusão
- Falta de penetração
- Inclusões
- Trincas internas
Ultrassom Phased Array (PAUT)
O Ultrassom Phased Array em solda representa uma evolução tecnológica dos ENDs.
Além de proporcionar maior cobertura da junta soldada, oferece:
- Maior precisão
- Registro digital permanente
- Imagens em tempo real
- Melhor rastreabilidade dos resultados
Por isso, é amplamente utilizado em soldas críticas e equipamentos sujeitos à NR-13.
Precisa garantir a qualidade das suas soldas?
A D&A Inspeções realiza inspeção de solda, END em soldagem e análise de integridade da solda com tecnologias avançadas. Fale com um especialista
Quais setores industriais são mais afetados por falhas de soldagem?
Embora os defeitos de soldagem possam ocorrer em qualquer segmento industrial, alguns setores apresentam maior criticidade:
- Óleo e gás
- Papel e celulose
- Agroindústria
- Energia
- Mineração
- Indústria química
- Vasos de pressão
- Caldeiras
- Tubulações industriais
Nesses ambientes, uma falha pode gerar impactos operacionais e financeiros significativos.
Como criar uma estratégia eficiente para prevenir defeitos de soldagem?
A prevenção é sempre mais econômica do que a correção.
1. Qualificação de procedimentos
Procedimentos devidamente qualificados reduzem significativamente os riscos de falhas.
2. Capacitação de soldadores
Profissionais treinados produzem juntas mais confiáveis e consistentes.
3. Controle de consumíveis
O armazenamento adequado evita contaminações e absorção de umidade.
4. Inspeções durante a fabricação
As inspeções intermediárias permitem identificar desvios antes da conclusão do processo.
5. Aplicação de ENDs em etapas críticas
Os ensaios não destrutivos possibilitam detectar defeitos invisíveis a olho nu.
6. Monitoramento da integridade ao longo da vida útil
Além da fabricação, é importante monitorar continuamente os ativos em operação.
Garanta a integridade das suas soldas com apoio especializado
Os sete defeitos apresentados neste artigo — porosidade, falta de fusão, falta de penetração, trincas, inclusão de escória, mordedura e perfil inadequado do cordão — estão entre as não conformidades mais recorrentes encontradas em inspeções industriais.
Entretanto, quando identificados precocemente, seus impactos podem ser minimizados ou até eliminados.
Por isso, investir em inspeções de soldagem, análise de integridade da solda e ensaios não destrutivos é uma medida estratégica para aumentar a segurança, reduzir custos de manutenção e garantir a confiabilidade dos ativos.
A D&A Inspeções conta com equipe especializada, tecnologia avançada e ampla experiência em inspeção de solda, ultrassom convencional, ultrassom phased array, líquidos penetrantes, partículas magnéticas e avaliação de integridade industrial.
Fale com nossos especialistas e descubra como podemos ajudar sua empresa a elevar seus padrões de qualidade e segurança
FAQ – Perguntas Frequentes sobre Defeitos de Soldagem
1.Qual é o defeito de soldagem mais perigoso?
As trincas são consideradas os defeitos mais críticos, pois podem se propagar durante a operação e causar falhas estruturais graves.
2.Como identificar defeitos internos em uma solda?
Os métodos mais utilizados são ultrassom convencional, ultrassom phased array e radiografia industrial.
3.Toda descontinuidade em uma solda é considerada defeito?
Não. Uma descontinuidade somente é classificada como defeito quando ultrapassa os critérios de aceitação definidos por normas ou projetos.
4.O que é inspeção de solda?
É o conjunto de atividades destinadas a verificar a qualidade e a conformidade de uma junta soldada durante ou após sua fabricação.
5.Qual END é mais indicado para detectar trincas?
Depende da aplicação. Geralmente são utilizados líquido penetrante, partículas magnéticas e ultrassom.
6.O ultrassom Phased Array substitui todos os outros ENDs?
Não. Apesar de suas vantagens, cada método possui aplicações específicas e complementares dentro de um programa de inspeção.
