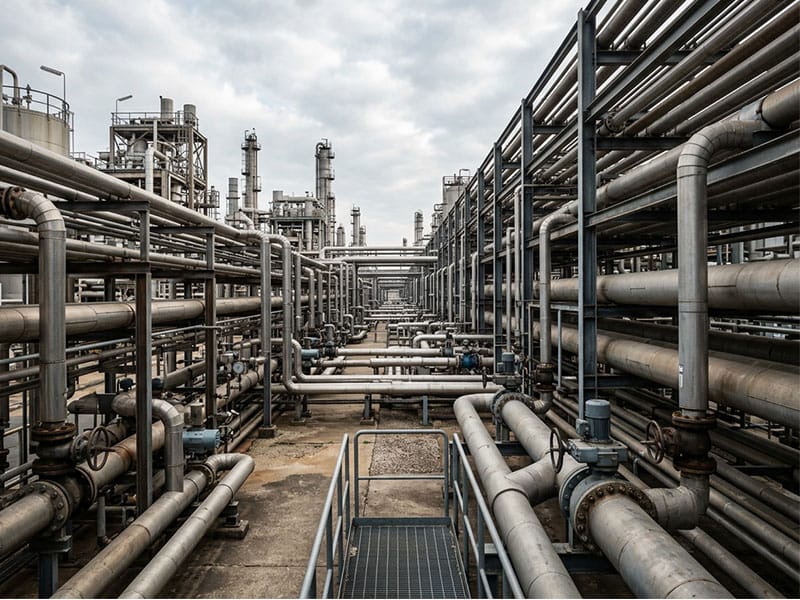

A inspeção de tubulações é fundamental para garantir a segurança operacional, a conformidade legal e a continuidade dos processos industriais.
Além disso, ela permite identificar falhas antes que evoluam para vazamentos, paradas não programadas ou acidentes de grandes proporções.
Em indústrias químicas, petroquímicas, alimentícias, farmacêuticas e de óleo e gás, as tubulações funcionam como as verdadeiras “artérias” da operação. Portanto, manter sua integridade estrutural é uma exigência tanto da legislação quanto das boas práticas de manutenção.
Neste artigo, você entenderá o que determina a NR-13, quais são os principais mecanismos de degradação, quais métodos de inspeção oferecem maior confiabilidade e quando realizar um teste hidrostático em tubulação.
Além disso, veremos como um laudo técnico industrial contribui para a segurança e para a tomada de decisões.
O que é inspeção de tubulações industriais?
A inspeção de tubulações consiste na avaliação periódica das condições físicas e estruturais das linhas industriais para identificar desgastes, corrosão, trincas, vazamentos e outras anomalias que possam comprometer a segurança, a produção e o atendimento à NR-13.
Essa atividade utiliza diferentes técnicas de inspeção, principalmente Ensaios Não Destrutivos (END), permitindo avaliar o estado da tubulação sem interromper completamente sua operação.
Além disso, uma inspeção bem planejada reduz custos com manutenção corretiva, aumenta a confiabilidade dos equipamentos e prolonga sua vida útil.
O que a NR-13 determina sobre sistemas de tubulações?
A NR-13 estabelece requisitos para a gestão da integridade de vasos de pressão, caldeiras, tanques metálicos e sistemas de tubulações que operam sob pressão.
Embora muitas empresas concentrem seus esforços apenas nos vasos de pressão, as tubulações também fazem parte dos sistemas críticos e exigem inspeções periódicas.
Entre as principais exigências da norma, destacam-se:
- identificação das tubulações;
- classificação dos riscos;
- histórico de inspeções;
- plano de inspeção documentado;
- critérios para reparos;
- registros técnicos atualizados;
- emissão de laudo técnico industrial quando aplicável.
Além disso, a frequência das inspeções depende de fatores como:
- fluido transportado;
- pressão de operação;
- temperatura;
- ambiente de instalação;
- histórico de falhas;
- mecanismos de deterioração.
Dessa forma, empresas que adotam inspeções preventivas conseguem reduzir significativamente os riscos operacionais e evitar penalidades legais.
Saiba mais: Uma empresa especializada pode desenvolver um plano personalizado de inspeção conforme as exigências da NR-13. Solicite uma avaliação
Quais são as principais falhas em tubulações industriais?
As tubulações estão sujeitas a diferentes mecanismos de degradação ao longo do tempo. Entretanto, alguns problemas são muito mais recorrentes.
Corrosão
A corrosão é, certamente, uma das principais causas de perda de espessura nas tubulações industriais.
Ela pode ocorrer por fatores como:
- ação química dos fluidos;
- umidade;
- agentes atmosféricos;
- corrosão sob isolamento;
- corrosão galvânica.
Quando não identificada precocemente, pode provocar perfurações e vazamentos.
Fadiga
A fadiga ocorre devido aos ciclos repetitivos de pressão, temperatura ou vibração.
Com o passar do tempo, pequenas trincas podem surgir e crescer progressivamente até causar uma ruptura.
Esse tipo de falha é bastante comum em plantas que operam continuamente ou sofrem frequentes partidas e paradas.

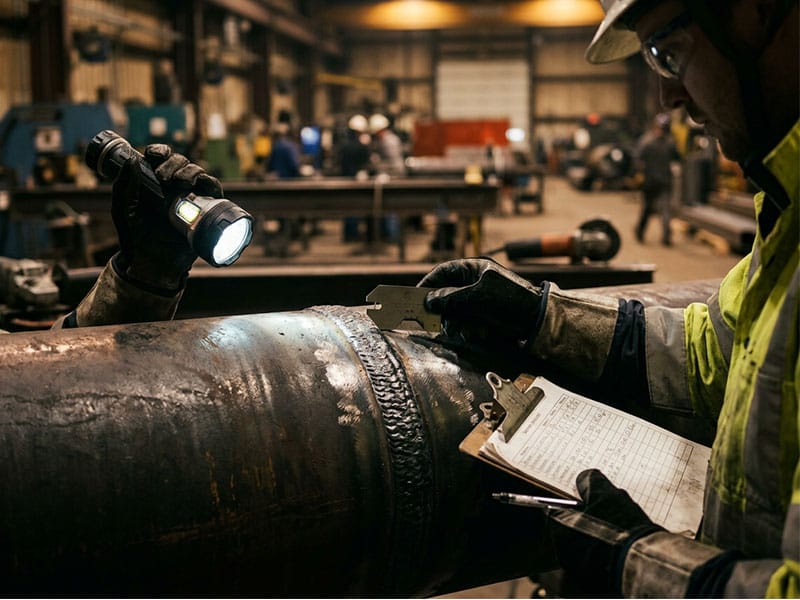

Falhas de soldagem
Defeitos originados durante a fabricação ou manutenção também representam riscos importantes.
Entre eles estão:
- falta de fusão;
- porosidade;
- inclusões;
- trincas;
- desalinhamentos.
Por isso, inspeções utilizando Ensaios Não Destrutivos tornam-se indispensáveis para verificar a qualidade das juntas soldadas.
Leia também: 7 Defeitos de soldagem mais encontrados em inspeções industriais
Desgaste mecânico
Além da corrosão, o desgaste provocado por abrasão, erosão ou impactos também reduz a espessura das tubulações.
Esse cenário é comum em linhas que transportam partículas sólidas ou fluidos com alta velocidade.
Consequentemente, monitorar a espessura torna-se essencial para evitar falhas inesperadas.
Quais métodos são mais eficazes para avaliar a integridade das tubulações?
A escolha da metodologia depende do tipo de tubulação, das condições operacionais e dos riscos envolvidos.
Entre as técnicas mais utilizadas estão o teste hidrostático em tubulação e a medição de espessura por ultrassom.

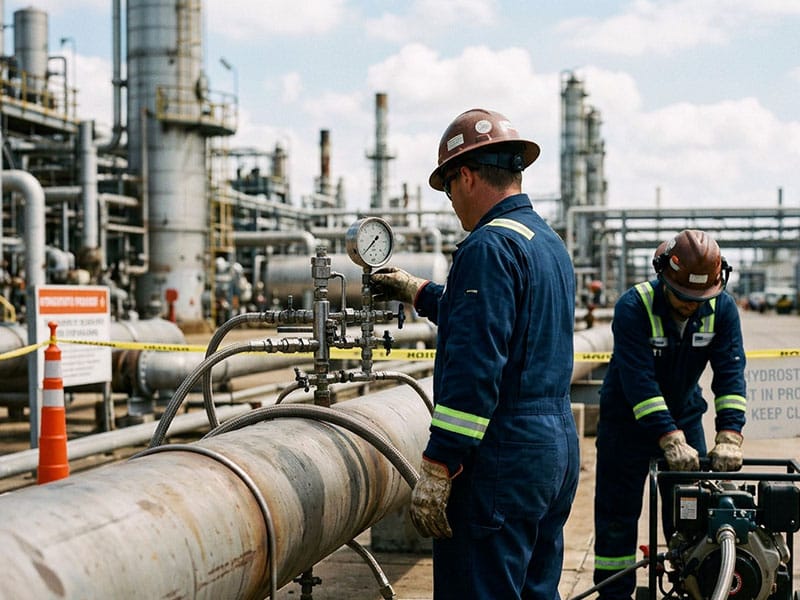

Teste hidrostático em tubulação
O teste hidrostático em tubulação verifica a resistência mecânica e a estanqueidade do sistema.
Nesse procedimento, a tubulação é preenchida com água e submetida a uma pressão superior à pressão normal de operação.
Assim, torna-se possível identificar:
- vazamentos;
- deformações;
- falhas estruturais;
- pontos frágeis.
Esse ensaio é amplamente utilizado após montagens, grandes reparos e substituições de trechos.
Entretanto, sua execução deve seguir procedimentos técnicos rigorosos para garantir a segurança da operação.
Leia também: Teste de estanqueidade industrial: como eliminar riscos de vazamentos
Medição de espessura por ultrassom
A medição por ultrassom é um dos Ensaios Não Destrutivos mais utilizados na indústria.
Ela permite avaliar a perda de espessura sem desmontar a tubulação.
Entre seus principais benefícios estão:
- alta precisão;
- rapidez na execução;
- monitoramento contínuo;
- ausência de danos ao equipamento;
- redução de custos de manutenção.
Além disso, quando realizada periodicamente, possibilita acompanhar a evolução da corrosão e definir o momento ideal para intervenções.
Leia também: Ultrassom em soldas: como a medição de espessura garante integridade
Outros Ensaios Não Destrutivos
Dependendo da aplicação, outros métodos também podem ser empregados, como:
- Líquido Penetrante (LP)
- Partículas Magnéticas (PM)
- Ultrassom Phased Array
- TOFD
- Radiografia Industrial
- Inspeção Visual
- Boroscopia
Da mesma forma, a combinação dessas técnicas aumenta significativamente a confiabilidade da avaliação da integridade estrutural.
Quer saber qual método é mais indicado para a sua operação? Fale agora com um especialista
Qual a importância do laudo técnico industrial?
Após a execução das inspeções, os resultados são consolidados em um laudo técnico industrial.
Esse documento apresenta informações essenciais, como:
- condições encontradas;
- espessuras medidas;
- registros fotográficos;
- localização das anomalias;
- recomendações técnicas;
- classificação dos riscos;
- necessidade de reparos;
- conformidade com normas aplicáveis.
Além disso, o laudo serve como histórico para futuras inspeções e auxilia gestores na tomada de decisões relacionadas à manutenção e à segurança operacional.
Saiba mais sobre A importância do laudo obrigatório da NR13
Quando realizar a inspeção de tubulações?
Embora cada instalação possua características específicas, alguns momentos exigem atenção especial.
Recomenda-se realizar a inspeção de tubulações:
- conforme os prazos definidos pela NR-13;
- antes da partida de novas linhas;
- após grandes manutenções;
- depois de alterações de processo;
- quando houver indícios de vazamentos;
- sempre que ocorrerem mudanças nas condições operacionais.
Portanto, estabelecer um plano preventivo reduz riscos e evita interrupções inesperadas na produção.
Sua planta está preparada para uma inspeção preventiva?
Esperar que um vazamento aconteça costuma ser muito mais caro do que investir em prevenção.
Uma inspeção de tubulações realizada por profissionais qualificados aumenta a confiabilidade operacional, reduz custos de manutenção corretiva, prolonga a vida útil dos ativos e mantém sua empresa em conformidade com a NR-13.
Se sua indústria ainda não possui um plano estruturado de avaliação de integridade, este é o momento ideal para agir.
Solicite uma avaliação técnica e conheça as soluções da D&A Inspeções para inspeção de tubulações, Ensaios Não Destrutivos e emissão de laudos técnicos industriais. Clique aqui
FAQ – Perguntas frequentes
- A inspeção de tubulações é obrigatória pela NR-13?
Sim. A NR-13 estabelece requisitos para inspeção e gestão da integridade de sistemas de tubulações sujeitos às condições previstas pela norma.
- Com que frequência uma tubulação industrial deve ser inspecionada?
A periodicidade depende do tipo de fluido, pressão, temperatura, material da tubulação, histórico operacional e mecanismos de deterioração identificados na análise técnica.
- O teste hidrostático substitui outros Ensaios Não Destrutivos?
Não. O teste hidrostático possui finalidade específica. Em muitos casos, ele deve ser complementado por métodos como ultrassom, radiografia industrial ou inspeção visual.
- Qual a vantagem da medição de espessura por ultrassom?
Ela permite identificar perdas de espessura sem desmontar a tubulação, reduzindo custos, tempo de parada e riscos operacionais.
- O que contém um laudo técnico industrial?
O documento reúne resultados das inspeções, medições realizadas, registros fotográficos, avaliação da integridade estrutural, recomendações técnicas e conclusão sobre as condições do sistema.
- Quais empresas devem realizar inspeção de tubulações?
Indústrias químicas, petroquímicas, alimentícias, farmacêuticas, de papel e celulose, mineração, siderurgia, óleo e gás, energia e demais segmentos que operam sistemas de tubulações industriais devem adotar inspeções periódicas para garantir segurança e conformidade legal.
